Regler

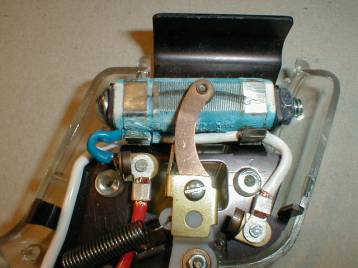

Mechanischer Regler
Mit "mechanisch" ist hier die Widerstandsrerelung gemeint, die mit Hilfe einer Drahtwicklung auf einem Keramikkern erfolgt (Parma Plus Regler im Original).
Der mechanische Parma-Regler ist immer noch einer der gebräuchlichsten
Pistolenregler bei dem die Widerstände, je nach Geschmack (45, 35, 25, 15 Ohm
für den PLUS), ausgetauscht werden können. Als grobe Richtung zur Auswahl des
Widerstandes kann man sagen:
- kleine Motoren, langsame Strecken, hohe Spannung -> Widerstand groß
- große Motoren, schnelle Strecken, kleine Spannung -> Widerstand klein
Da der Parma-Regler im Serienzustand bei häufiger Verwendung immer wieder Probleme bereitet, kann man einige Dinge mechanisch verändern, un ihn zu optimieren.
- Die Kontakte zum Vollgas- und Bremskontakt (Kupferanschläge) und der Kontakt des Abgreifers sollten vor dem Einbau ballig geschliffen und nach dem Einbau mit der Halterung verlötet werden.

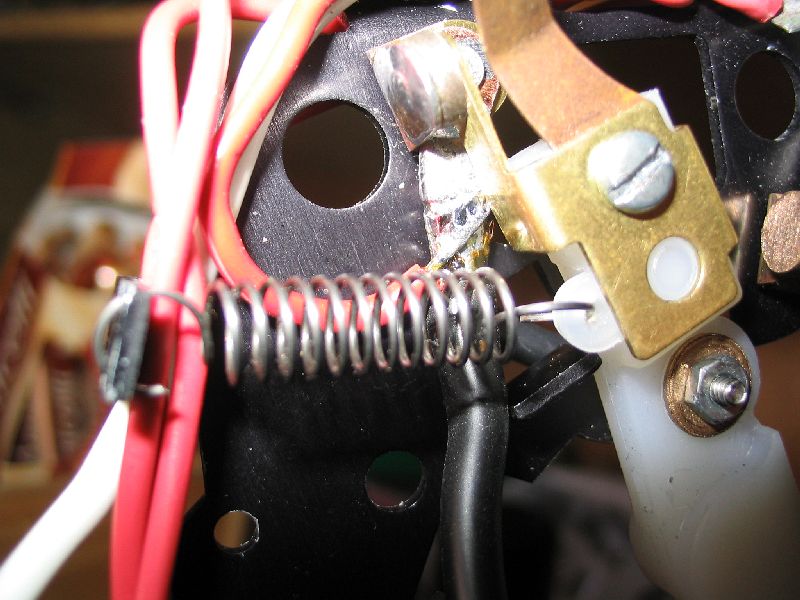

- Wenn nicht schon so geliefert, sollte der Brems- und der Vollgaskontakt am Abgreiferarm mit dem zugehörigen Kontakt am Widerstand mit einem Kabel verbunden werden
- Das Kabel zum Abgreifer sollte durch ein flexibleres (z.B. Parma Silikon) ersetzt werden und/oder anders verlegt werden
- Die Wicklungen des Keramikwiderstands können nach dem Ausbauen mit einem Schleifklotz eben geschliffen und anschließend etwas poliert werden, dann rutscht der Abgreifer besser drüber.
- Der Abgreifer kann, um eine federnde Wirkung auf den Wicklungen zu erzielen, etwas wie ein "Z" gebogen werden (vorher ausbauen).

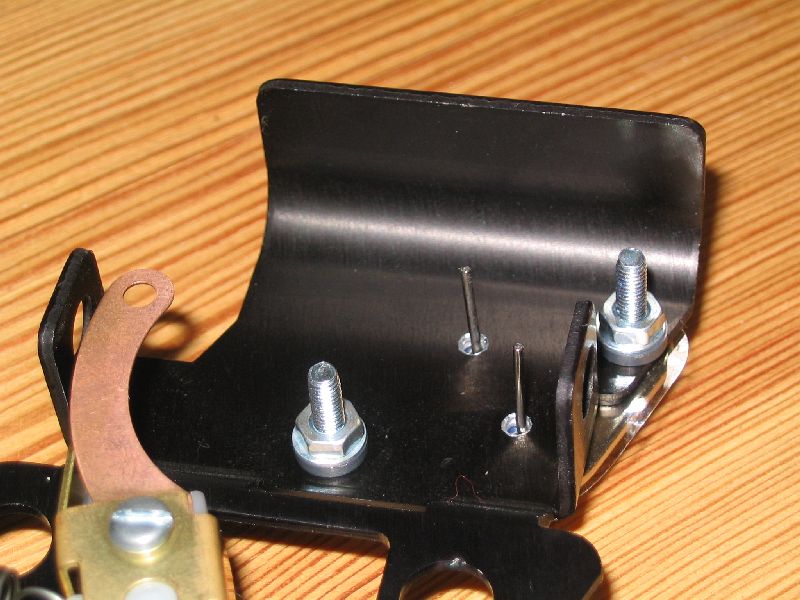

- Zur besseren Lagerung des Abgreifers kann das Bronzelager durch ein Kugellager 1/8" (Zubehör für Flexicars) ersetzt werden.

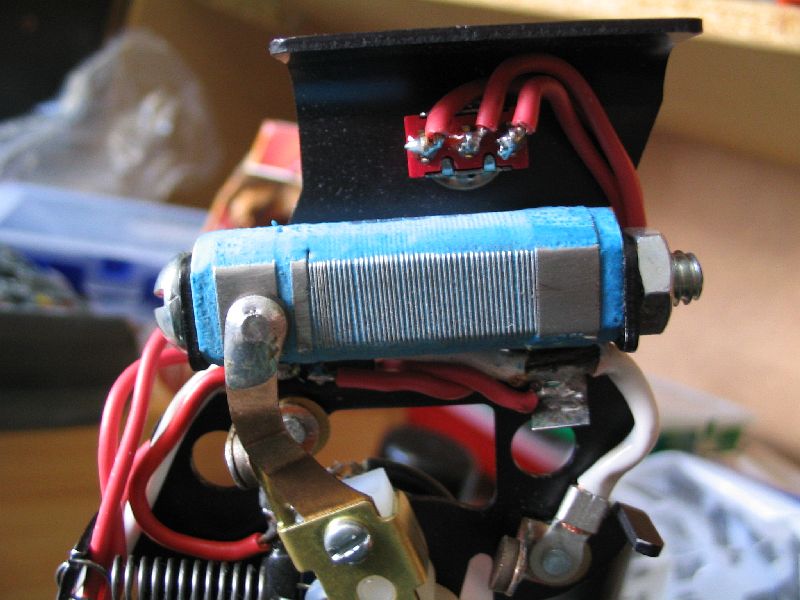

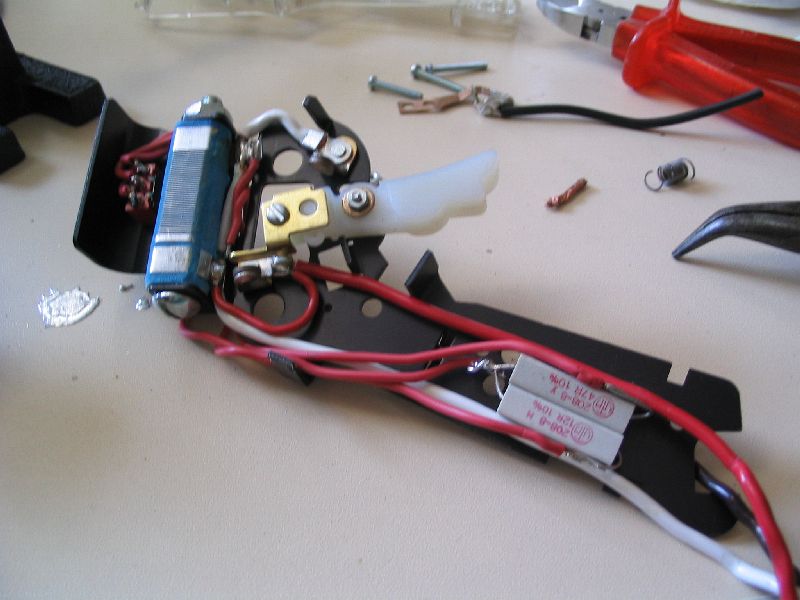

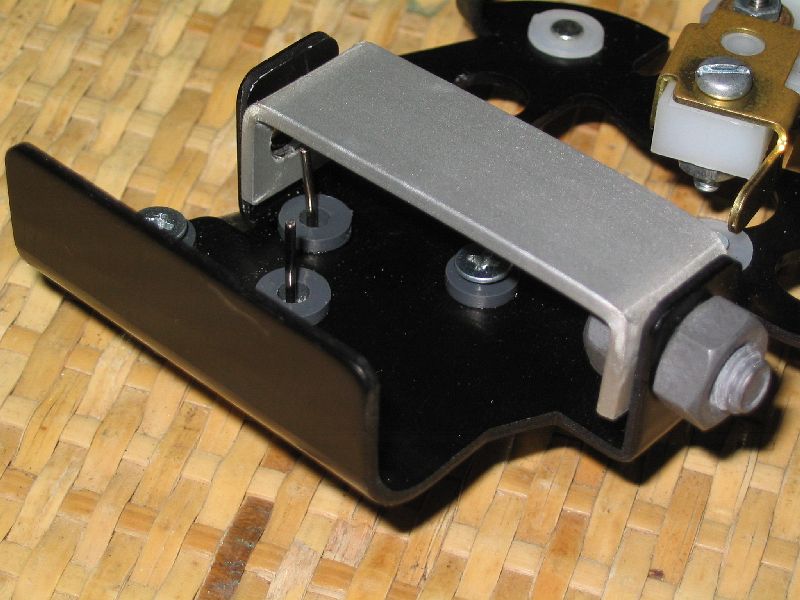

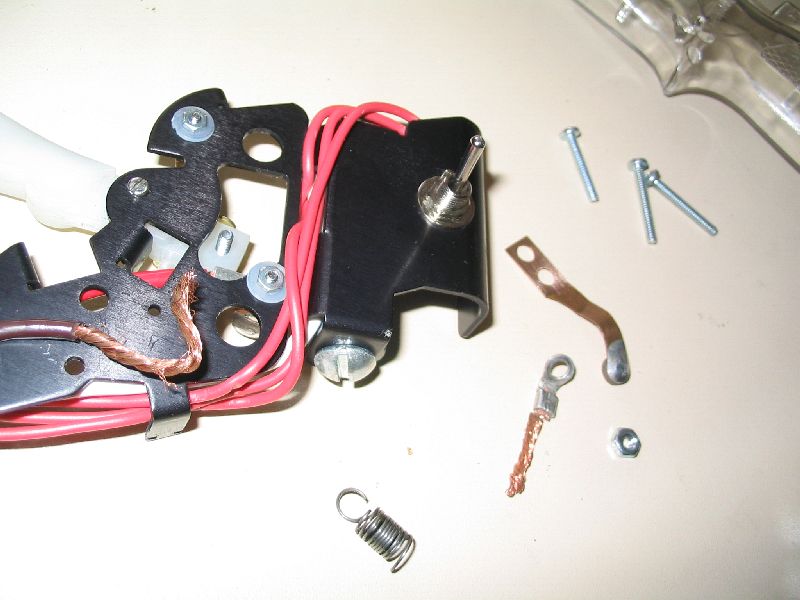

Mechanischer Regler mit Widerstandsumschalter
Der Widerstand des mechanischen Reglers kann durch eine zusätzliche Schaltung
in Stufen variiert werden. Dabei werden mittels eines Schalters Widerstände
parallel zum Reglerwiderstand geschaltet, wodurch sich der
Gesamtwiderstandswert verringert. Mit einem einfachen Schalter (2 x Um) können

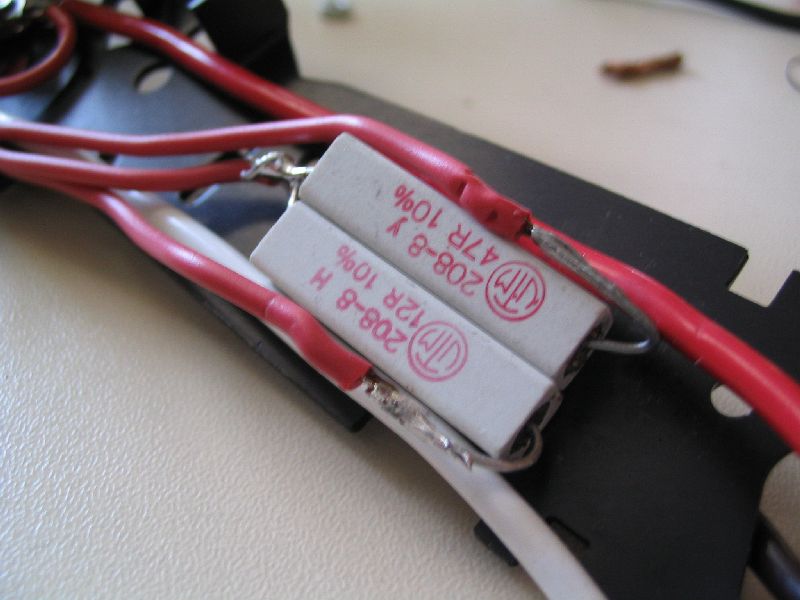

so 2 Widerstände zugeschaltet werden, so dass sich 3 Werte ergeben. Ich habe
hier einem 45 Ohm Reglerwiderstand 2 Widerstände alternativ parallel
geschaltet, so dass die Werte 45, 35, und 25 Ohm einstellbar sind.
Allerdings ergeben sich durch diese Schaltung nichtlineare Kennlinien über den
Regelweg, die die Charakteristik etwas verändern. Eine Einschänkung ist auch,
dass der Reglerwiderstand max. auf die Hälfte reduziert werden kann.

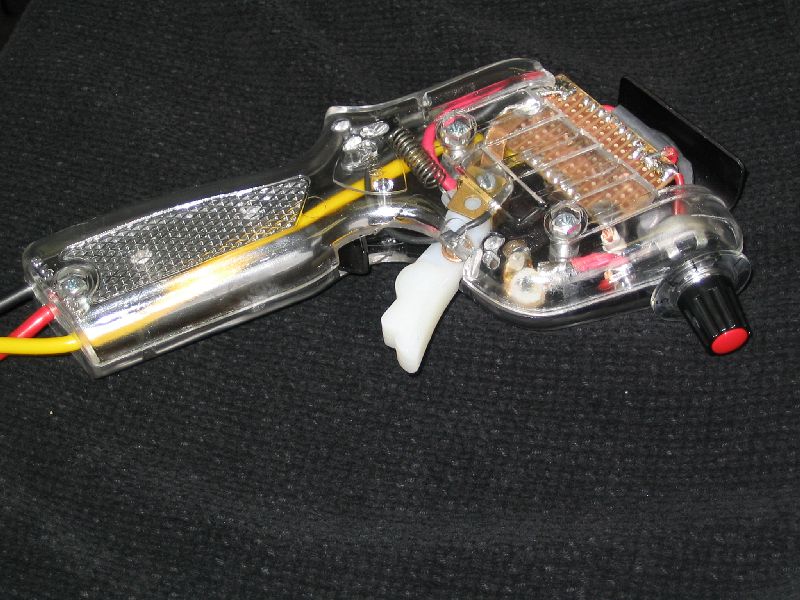

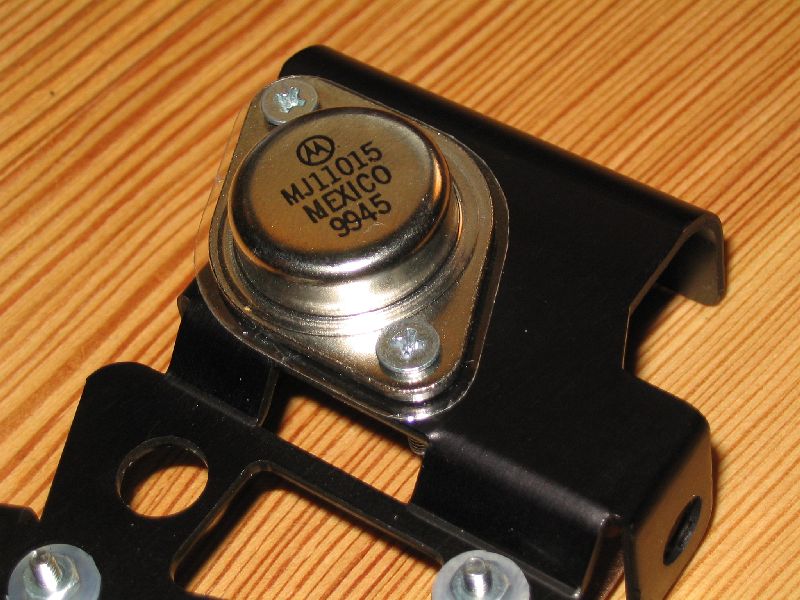

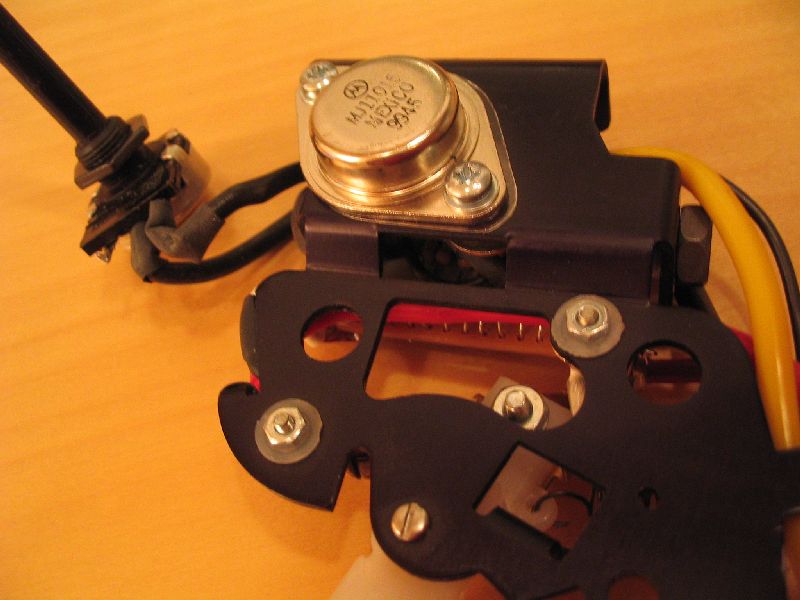

Elektronischer Regler Eigenbau
Mit "elektronisch" ist hier die Widerstandsrerelung gemeint, die mit Hilfe eines

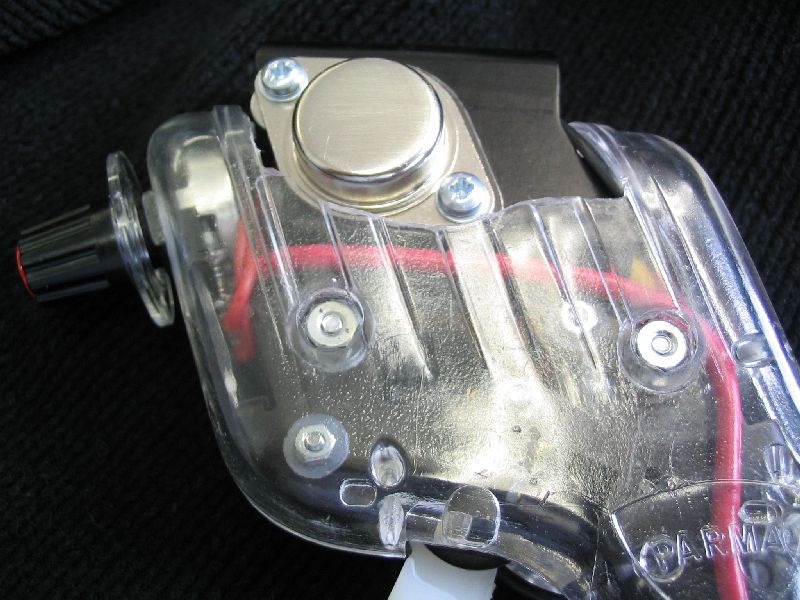

Leistungstransistors (MJ11015) gemäß Chris Frost erfolgt. Hier wurde die Schaltung in einen

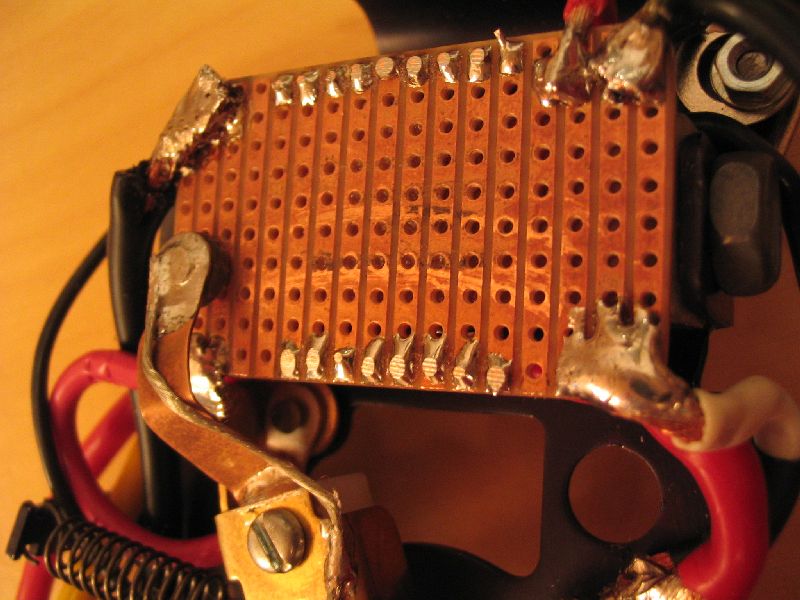

Parma Plus Regler eingebaut. Als Abgriff wurde der Widerstand zuerst durch
eine Lochrasterplatine ersetzt, worauf der Abgreifer aber nicht so schön lief.
Deshalb ist jetzt eine geätzte Platine eingebaut, die die Lötpunkte für die
Widerstände und Kabel bereits enthält.
Abweichend zu den im Umlauf befindlichen Bauanleitungen wollte ich allerdings keine
Regelung in einem separaten Gehäuse, sondern die Schaltung im Reglergehäuse
integriert. Dadurch den beengten Raum im Reglergehäuse wird dies zwar etwas
schwierig, aber es entfällt die externe Box, die dann nicht am Reglerkabel
hängt. Dadurch ist das "Handling" einfacher.

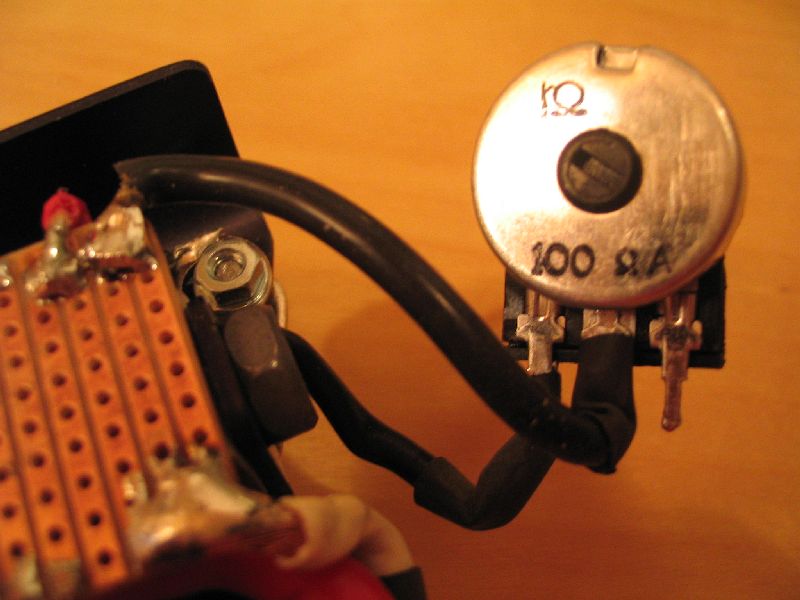

Elektronischer Regler "Nezih"
Dies ist ein Regler, der von Nezih Durukanli vom SRC Köln gebaut wird und der
käuflich dort zu erwerben ist.
Der Pistolenregler ist hier sehr gut optimiert und die Mechanik läuft
einwandfrei. Die ganze Elektronik ist in einer externen Box
untergebracht mit einem Kühlkörper für den Transistor, einer Bremsregelung,
die die Bremse abschwächt und einem Relais, das die Elektronik vor
Verpolung schützt.
